5G O-RAN | SMO(服務管理和編排) 介面功能介紹

5G O-RAN Service Management and Orchestration (SMO) 服務管理和編排介面功能介紹

原始文檔:O-RAN SMO

首先先來看這張 O-RAN Architecture (SMO) 紅色框框

以下是 SMO 支援的介面介紹:
  • O1 FCAPS:(Fault, Configuration, Accounting, Performance, Security) 的控制介面
  • O1/VES:用於將 JSON 消息處理成 DCAE 的 RESTful 收集器。
  • O2 和:O-Cloud 溝通。
  • A1:Non-RT RIC 和 Near-RT RIC 溝通。

  • R1:是 rApp 與 Non-RT RIC 和 SMO 之間的唯一介面,滿足 rApp 的所有功能需求。
  • Open Fronthaul: RU (Radio Unit) 溝通
  • M:Management (連接至 Non-RT RIC 或 DU)
O1 介面:
O1 介面支援 NETCONF 協議,對 O-RAN Solition 中的網路元件進行設定和管理。
這些網路元件包括 Near RT-RIC、O-CU、O-DU 和 O-RU。
SMO 使用數據模型驅動網路元件,進行設定及管理。
實現基於 OpenDayLight(ODL)的 NETCONF 。
實現基於 ODL Community GUI(DLUX)的用戶界面。

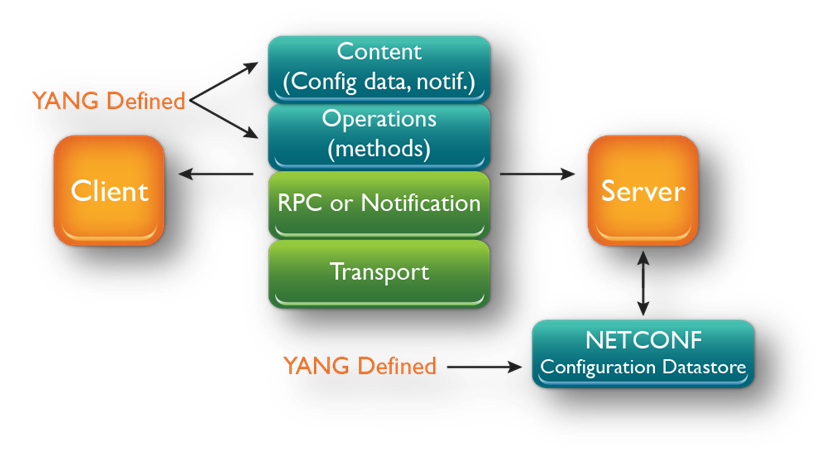

SMO (NETCONF client) Interacts with the RIC, CU, DU, RU
(RIC, CU, DU and RU) 都是 NETCONF 服務器 (Server) 也稱為 ME (ManagedElement)
SMO 提供 REST API,用於驅動 RIC、CU、DU 和 RU 上的設定。

Developer Notes (開發人員筆記):
  • SMO 在 O1 介面上充當 NETCONF 用戶端,網路元件充當 NETCONF 伺服器。
  • SMO 正在評估執行 NETCONF 用戶端的幾個選項。
  • NETCONF 伺服器在 Near RT-RIC、O-CU、O-DU 和 O-RU 等網路元件上的設備來源,有多種可使用方式或實現的選擇。
    • 一種開源選項是 Netopeer2。 無論使用何種源來實現 O1 介面,請注意它需要支援 YANG 模型進行 NETCONF 監控。
    • ietf-netconf-monitoring 支援,允許 NETCONF 客戶端列出和下載設備使用的所有 YANG Schemas(基模)。
    • NETCONF 客戶端只有在知道使用的 Schema(或至少一個子集)的情況下才能與設備通訊。
Testing of Data Models 數據模型測試:
  • SMO 正在與 OAM 項目合作,測試、驅動數據模型,為 O-RAN 解決方案發布準備。
  • 這些模型可能來自 3GPP 或 O-RAN 本身。
  • 模型本身將駐留在 NETCONF 服務器中,例如:在 near RT RIC、O-CU-UP、O-CU-CP、O-DU 和 O-RU 中,將由 NETCONF 客戶端提出請求,例如 NETCONF 通信期建立時的 SMO。
  • 此後,像 Postman 這樣的應用程式可以驅動 SMO 公開的北向 API。
  • 這些設定片段的範例將出現在您附近的 Gerrit 資料庫中。有關測試框架的外觀,請參見下圖:
SMO and App Onboarding 介紹:
  • SMO 的目的之一是載入應用程式,無論它們是在non RT RIC 上運行的 rApp,還是在 Near-RT RIC 上運行的 xApp。 載入後,SMO 需要保留一個應用套裝程式,以了解哪些應用程序可供操作員部署或創建實例。可以充當模型推論 ( Model Inference ) 主機 ( others:Near-RT RIC、E2 節點 )。
  • 為了能夠載入這些應用程式,SMO 需要能夠了解應用程式是如何打包的。其細節將在下文討論。 接下來是關於應用套裝程式的目錄,應該公開的內容的討論,以便操作員可以觸發應用程式的部署。
應用套裝程式基態 ( Application Package Schema )
  • SMO 項目正在嘗試為套件定義架構。 有關提案的詳細信息和對提案的評論,請參閱此連結。 該提案遵循 ETSI NFV SOL 004 定義的包模式,該模式定義了用於打包 TOSCA 和 YANG 數據模型定義的 VNF 描述符 (VNFD) 的模式。 這個想法是建立在包定義的基礎上,並將其用於應用程序打包。
// 國家教育研究院翻譯 application package - 應用套裝程式https://oranalliance.atlassian.net/wiki/spaces/UCOA/pages/987562173/APP+LCM+Package+Structure

應用套裝程式目錄 (Application Package Catalog)
此處查看有關應用套裝程式目錄詳細訊息的更新。
O1/VES Interface
SMO 的目的之一是載入應用程式,無論它們是在non RT RIC 上運行的 rApp,還是在 Near-RT RIC 上運行的 xApp。

O1/VES Interface

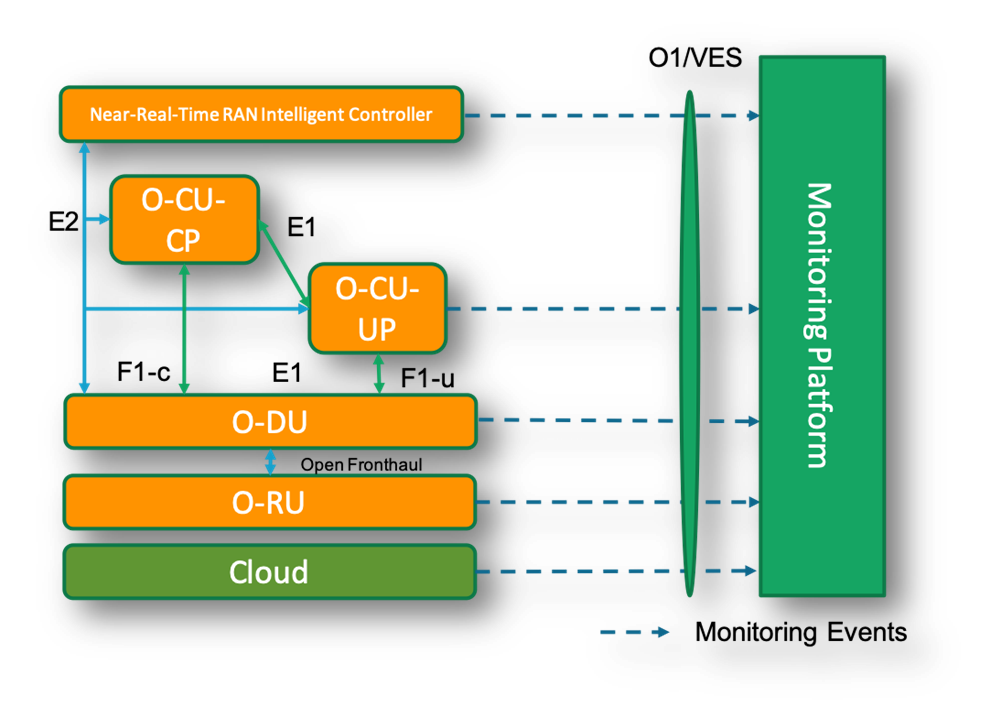

O1/VES 介面支援 SMO 的監控端( monitoring side )。 下圖顯示了網路元件如何與 SMO 中的 O1/VES 介面交互作用。
目錄下圖中可以看到相同的另一個視圖。 在這種情況下,事件由 VES 代理撿走,這些代理以 VES 事件的形式對其進行格式化並將其發送到 VES 收集器。 VES 收集器將事件存儲在 InfluxdB 中,或者儲存到 Elasticsearch 引擎 和/或 Kafka 匯流排中。 然後,Grafana 或任何其他應用程式可以獲取事件數據,以對數據執行任何分析。
